Comment installer un double tangon



astuce-double-tangon-general

Schéma général

Le double tangon a été autorisé par Micro Class en 2014 pour les régates en France.
Cela concerne les régates du Tour de France Micro et les régate OSIRIS. Cette disposition n’est pour l’instant pas autorisée pour les régates micro internationales dont la MicroCup.

Le double tangon est généralisé sur les 5o5 depuis quelques années et plus récemment les Corsaires l’ont autorisé.

Il permet d’éviter d’accrocher et décrocher le bras de spi lors des manœuvres de spi.

Il oblige à doubler les tangons et les commandes liées (balancine, lance tangon et hale bas) bien que la balancine puisse être dédoublée et le hale bas peut être supprimé à condition de positionner les barbers d’écoute de spi suffisamment en avant.



astuce-double-tangon-entre

Tangon en position entrée

Le tangon tribord en position rentrée.

Le montage du tangon bâbord est identique.

L’élastique de rappel (blanc) fait 3 allers retours dans la bôme et est fixé à l’arrière des tangons. Le lance tangon (marron) part du taquet, passe par la poulie fixée à l’avant du mat, rentre dans le tangon par l’arrière, en sort par l’avant et finit par un anneau inox dans lequel passe l’écoute de spi tribord.

La balancine est dédoublée en un bout vert pour le tangon tribord et un bout rouge pour le tangon bâbord.



astuce-double-tangon-sorti

Tangon en position sortie

Le tangon tribord en position sortie.

L’anneau fixé au bout du lance tangon vient en butée à l’avant du tangon.







astuce-double-tangon-1

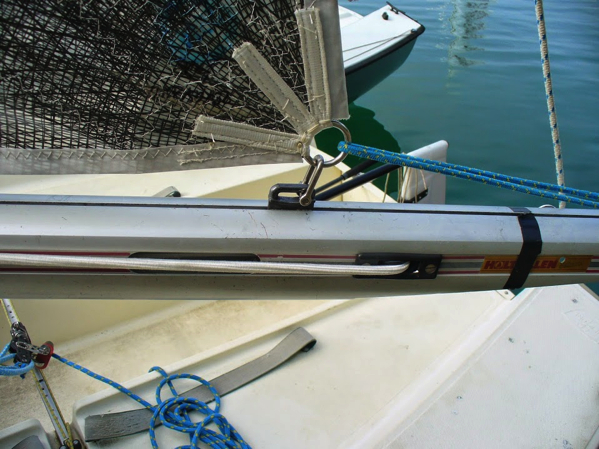

L’élastique de rappel rentre dans la bôme pour faire 3 allers retours



astuce-double-tangon-3

Un support permet de maintenir le tangon le long de la bôme



astuce-double-tangon-5

La poulie de renvoi du lance tangon



astuce-double-tangon-7

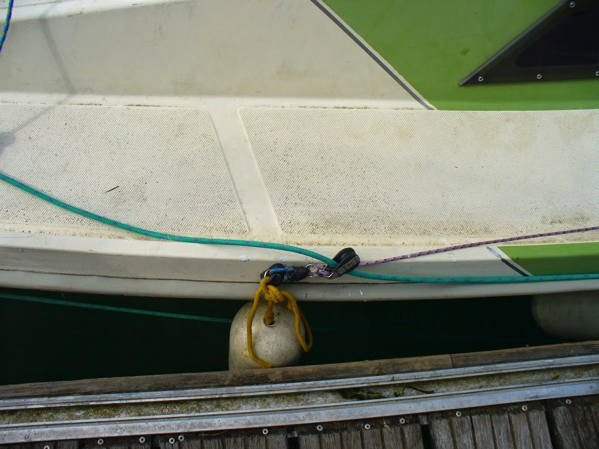

Le point de fixation du barber de spi qui est placé très en avant



astuce-double-tangon-2

L’élastique est fixé à l’arrière du tangon et, en bleu, le lance tangon rentre dans le tangon



astuce-double-tangon-4

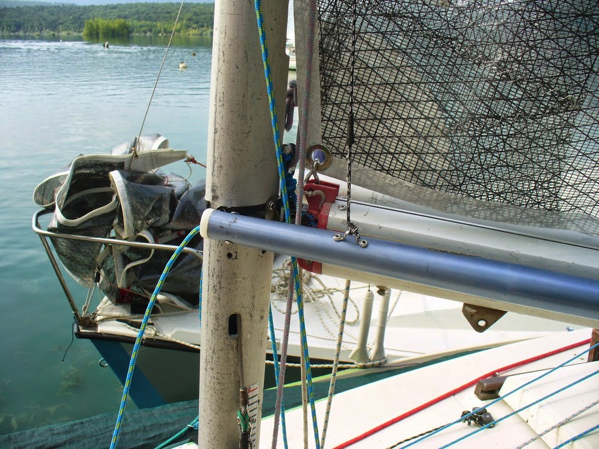

Le lance tangon sort du tangon par l’avant du tangon. On note l’absence de hale bas de tangon



astuce-double-tangon-6

Le bout du lance tangon, un simple anneau inox dans lequel passe l’écoute de spi



FRA4001-pirate

Ce qui permet d’éviter le(s) hale bas de tangon

Rédigé par l’Association Go Neptune
